Routeur Firewall Dlink DI-604

Message par **williams** » 30 août 2003, 10:17

Routeur Firewall Dlink DI-604

http://www.dlink.fr/

Partage d’un seul modem Ethernet ADSL/cà¢ble pour l’accès à Internet.
Commutateur 4 ports 10/100Mbps pour la connexion rapide des utilisateurs.
Fonctions avancées de sécurité (NAT, Filtrage du contenu MAC, IP, URL, et/ou nom de domaine...).
Facile à installer via son navigateur web.
Des connaissances en réseau sont indispensables. Débutants faites vous aider par un administrateur réseau.

Attention plusieurs versions du DI-604 existent. Les versions européenes ne sont pas les màªmes que celles des USA. Ne tentez pas de mettre à jour le firmware de votre routeur avec un firmware récupéré sur dlink.com.
Vérifiez la version du matériel (HardWare) de votre routeur.
Ex : mon routeur est H/W B2 firmware d'origine 1.62b2
La référence est inscrite sur la boite d'emballage mais aussi sous le routeur.

Page constructeur :
http://www.dlink.fr/pages/products/di604.asp - URL nouvelle

Fiche technique :
ftp://ftp.dlink.fr/Documentations_techn ... DI-604.pdf (900 Ko - Français)
ftp://ftp.dlink.fr/Adsl/DI-604/Fiche%20 ... eet_fr.zip (français)

FAQ Technique très complète mais en anglais :
http://support.dlink.com/faq/

Guide d'installation :
ftp://ftp.dlink.fr/Guides_installations ... IG_203.zip (1,6Mo - Anglais)
ftp://ftp.dlink.fr/Adsl/DI-604/QIG/DI604_QIG_fr.zip (815 Ko - français)

Manuel d'utilisation :
ftp://ftp.dlink.fr/Adsl/DI-604/Manuel/D ... AL_203.zip (10 Mo - )

Firmware du DI-604 Révision Bx : (mon routeur)
voir plus bas (ici)

Firmware du DI-604 Révision D1 :
voir plus bas (ici)

Avis d'utilisateurs sur ce routeur :

http://www.ldlc.fr/critiques/PB00014573_1.html

http://www.clubic.com/s/avis/23938.html

Mon avis :

Ce routeur permet le partage d'internet via un modem ethernet mais fait aussi office de switch 4 ports et de firewall.
Sa fonction UnPn le dédie surtout à une utilisation familiale mais convient aussi à une petite PME.
Si vous n'avez aucune connaissance en réseau local avec notion de routage, IP, port, ... alors comme avec tout routeur ce sera plus délicat. Mais l'assistant de configuration en mode web vous aidera à faire une première configuration.
Ne comptez pas sur la documentation livrée pour vous former ! Elle est nulle.
Son tarif agressif le place parmis les meilleurs routeur/firewall ADSL du moment.
Le support DLink France est réactif.
Très bon produit.
J'en ai acheté plusieurs pour la maison et pour le boulot.
Toute la gamme des DI-6xx sont du màªme style.

Prix
Acheté moins de 70 € à Rue du Commerce en juillet 2003.
Actuellement moins de 45 € : RDC ou Comparateur Prix Clubic

Détails - divers
- Votre modem ADSL doit possèder une prise Ethernet !
Si vous avez un modem ADSL USB (souvent le cas des offres "modem offert" des fournisseurs d'accès) alors ce routeur n'est pas pour vous.
Wanadoo propose à ses clients un modem ethernet pour 30 €.

- Gestion du dyndns.org

:
Ceci permet de mettre en place un serveur HTTP, FTP,... derrière le routeur màªme si vous n'avez pas d'adresse IP fixe. En effet, le site http://www.dyndns.org propose la gestion dans leur DNS d'adresse IP dynamique.
Le routeur est capable de mettre à jour votre compte DynDNS de manière automatique et transparente.

- Configuration :
Je n'ai pas lancé l'assistant de configuration du routeur. J'ai configuré manuellement le routeur.
La connection WAN en PPP over Ethernet (j'ai un accès ADSL 1024/256 Wanadoo Extense) avec autoconnect.
Réseau local (LAN) sans DHCP.
Quelques redirections de port (Virtual Server) comme un serveur web.
La mise à jour de mon compte dyndns.org.
Un nouveau mot de passe pour l'accès à mon routeur.
La mise à jour de l'heure du routeur depuis le serveur NTP time.nist.gov.

Message par **williams** » 30 août 2003, 10:19

Discussions ici : http://forum.e-wsc.com/viewtopic.php?t=374

Liens utiles :

Forpage : site personnel hébergé sur un PC Perso via ligne ADSL 1024/128 traitant des modems et routeurs ADSL :

Emulateur de l'interface Web du DI-604 Rev D1 en ligne :

http://support.dlink.com/emulators/di604/

Copies écran de l'interface Web du DI-604 Rev Bx en ligne :

http://home.arcor.de/habspass/di604b/em ... efault.htm

Des pages de configuration cachées :
L'interface Web de configuration du DI-604 réserve des surprises comme les pages cachées suivantes :
http://192.168.0.1/sysinfo.htm
http://192.168.0.1/sysp.htm
http://192.168.0.1/syslog2.htm
192.168.0.1 étant l'adresse IP du DI-604

Message par **williams** » 21 mai 2004, 18:24

Attention les versions des firmwares non europeen trouvés sur le sites Dlink.com ne sont pas compatibles avec ceux des 2 modèles DI-604 achetés en europe (Rev Bx et Rev Dx).
Voir ici l'explication des 5 versions d'hardware qui existent :
- A, B, C (à base de processeur RISC 32 bits ARM7) et E (à base d' ARM9) étant normalement pour les DI-604 commercialisés aux USA.
- Le hardware D étant pour l'europe.
Mais attention aux premiers modèles de DI-604 en europe qui ont un hardware B dont le firmware n'est pas compatible avec celui des USA.

Par contre les firmwares trouvés sur les sites Dlink.de, Dlink.uk.co sont identiques à ceux normalement diffusés par Dlink.fr. Le site ft.dlink.fr étant souvent en panne, vous trouverez les firmwares sur les sites allemand et anglais (UK) de Dlink.

Voici la réponse de Dlink France à ma question de version de firmware plus récente sur le site Dlink.de que sur le site Français :

support@dlink.fr au sujet des versions de firmware non disponibles sur le site Fr de Dlink a écrit :Cher client,
Vous pouvez mettre à jour votre routeur mais sachez que nous n'assurons pour l'instant pas le support avec ce firmware.
Nous restons à votre entière disposition pour toute information complémentaire.
Cordialement
Franck Leclerc

Assistance technique D-Link
-----------------------------------------------------
Ouvert du Lundi au Samedi de 9h00 à 19h00
Téléphone : 0820 08 03 03
Télécopie : 01 30 58 40 35
E-mail : support@dlink.fr
Site : http://www.dlink.fr

Lien du support Dlink Taiwan avec tous les firmwares :
http://tsd.dlink.com.tw

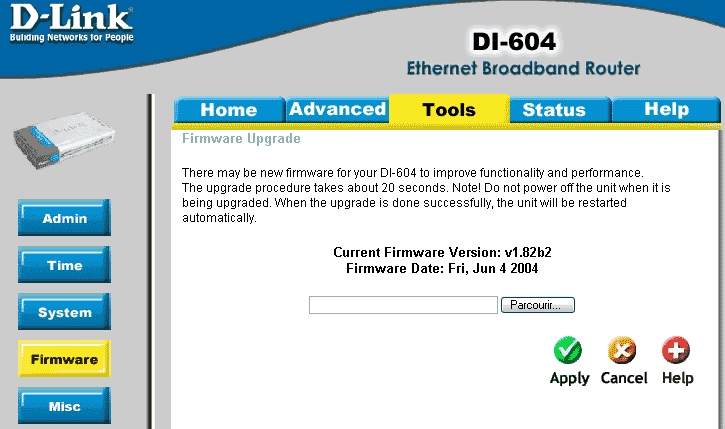

Firmware pour DI-604 Rev Bx

Vérifiez le firmware de votre routeur avant de le mettre à jour.

Version 1.82b2 du 4 juin 2004

Apports de la 1.82b2 :
1.Fix the UI hanging problem when users setting static route.
2.Add a "XBOX Support" option in Tools->Misc page.

Anciennes versions de firmware : Version 1.81 du 07/05/2003 - 750 Ko sur ftp://ftp.dlink.fr

-=::=-

Firmware pour DI-604 Rev Dx

Version 3.06 du 4 juillet 2004

di604_fw_revd1_eng_306_040704.zip sur ftp://ftp.dlink.de

Version 3.08 du 2 décembre 2004

DI_604_D2_Firmware_v3.08.zip sur http://tsd.dlink.com.tw
Firmware commun aux hardwares D1 et D2.
Changements (en anglais)
DI-604_Dx_Firmware_v3.08.zip
Miroir Fr : DI_604_D2_Firmware_v3.08.zip
Changements (anglais)

Message par **williams** » 25 juin 2004, 19:22

Utilisation de MSN Messenger sur tout le réseau (en passant par le DI-604 et la fonction UPNP)

>> http://www.forpage.com/forum/viewtopic.php?t=2137

Salut,
Pour pouvoir utiliser MSN en visio et phonie il te faut ouvrir certain port du pare-feu.
Voici la config a utiliser (donné par D-Link):
Ds le soft du routeur :
- tools puis misc
- IP Address of DMZ Host 192.168.0 xxx (xxx représente l’ip de la machine sur laquelle vous voulez faire tourner netmeeting, pour àªtre sur l ”˜IP allez ds home puis lan puis clients list
- Maintenant Advanced puis virtual server
ID 1 = 1731 serveur ip = 192.168.0.xxx (ip de la machine netmeeting)
ID 2 = 1720 serveur ip = 192.168.0.xxx
ID 3 = 389 serveur ip = 192.168.0.xxx
ID 4 = 1503 serveur ip = 192.168.0.xxx
ID 5 = 522 serveur ip = 192.168.0.xxx
ID 6 = 1025-65535 serveur ip = 192.168.0.xxx
Faire apply puis reboot
Maintenant netmeeting marche sur le poste configuré.

Autre solution pour faire fonctionner MSN :

Aller dans Avanced puis application mettre dans trigger 1503 puis dans Incoming Ports : 389,522,3389,5004-65535 (attention a la syntaxe)puis cocher enable et valider .
Maintenant MSN fonctionne sur tout les pcs du réseau.

ou en anglais :
http://support.dlink.com/faq/view.asp?p ... =messenger
http://www.support.dlink.com/faq/view.asp?prod_id=1147 (activation UPnP sous XP)
http://support.dlink.com/faq/view.asp?prod_id=1171 (activation UPnP sous XP)

===============================================
Pour mon DI-604 Rev Bx

Trigger 1503 -> incomming ports : 389,522,3389,5004-65535,6891-6900

Avec la version du firmware 1.82b2, le Di-604 n'est plus vu comme périphérique uPNP. donc MSN Messenger ne fonctionne plus en mode visio et audio.
Après plusieurs tests il semblerait que la fonction uPNP ne fonctionne bien qu'avec la version 1.82 du firmware (pas avec la 1.82b2 qui ajoute l'option XBOX).

===============================================
Liste des ports IP pour différentes applications dont MSN Messenger
http://www.libellules.ch/liste_port.php

Pour MSN Messenger ouvrir les ports en entrée vers le PC concerné :
- en TCP 1863, 6901, 6891- 6900
- en UDP 2001, 2120, 6801, 6901

===============================================
Pour un DI-604 Rev D1 Firmware 3.06

- Activez l'UPNP sous Windows XP

- Le routeur DI-604 doit apparaitre dans favoris réseau :

- Modifiez les paramètres du routeur DI-604 comme ci-dessous :

- Vérifiez l'état de votre connexion dans MSN Messenger 6.2 depuis le menu Outils/Options puis onglet Connexion.

Vous devez avoir absolument ce message et non un autre style "restriction IP".

Pour MSN 7.5
- La visio-conférence fonctionne.

Message par **williams** » 21 juil. 2004, 12:06

Photos de l'intérieur

http://home.comcast.net/~staskh/project ... 04_top.jpg (source)

http://www.comshopping.co.kr/di-604/DI-604-INSIDE.gif

Message par **williams** » 16 nov. 2004, 15:54

Etat de mon routeur DI-604 (première version) au bout d'un an

J'ai eu droit à un plantage assez important de mon DI-604. Seule la partie switch fonctionnait.
Le Reset ne fonctionnait plus.
Au bout d'un certain temps les voyants ne restaient màªme plus allumés !
J'ai diagnostiqué une panne de l'alimentation d'origine (5V 2A) Fairway Electronic Co "Made in China".
Cette alimentation ne ressemble pas du tout aux alimentations fournis avec les DI-604 plus récents. Ces dernières sont maintenant étiquetées D-Link.
J'ai remplacé l'alimentation d'origine par une alimentation stabilisée universelle 1A sur le calibre 6V. L'alimentation chauffe un peu mais après un Reset long (plusieurs minutes routeur débranché + bouton Reset appuyé), le DI-604 est reparti.
J'ai contacté D-Link pour avoir une nouvelle alimentation.

Suite à cette mésaventure, je décide de changer le DI-604 pour un Netgear RP614V2 mais ce dernier ne ne me satisfaisant pas, j'ai remis un DI-604 Rev D1 (plus récent).

Compatiblité avec l'ADSL 2+

L'ADSL 2+ dépassant la vitesse de 10 Mbits/s, il suffit que le routeur ait une vitesse de 100 Mbits/s sur son port WAN.

Message par **williams** » 05 févr. 2005, 08:40

Firmware pour DI-604 Rev Dx

Version 3.09 du 28 décembre 2004

Firmware: 3.09
Hardware: D1/D2 (DI-604) & C1 (DI-704P e DI-707P)
Date: Dec 28, 2004

Problems Resolved:
1. Fix Router hang up under Windows XP SPII system with UPnP enabled.
2. Support auto-port identification for i2eyes devices.
3. Support Virtual Server loopback feature, user can access the virtual servers in the same LAN environment using WAN IP.
4. Add checking mechanism for the settings of DDNS entries.
5. Solve the performance issue when connecting with 10-BASE DSL/Cable modem so that user can surf the internet with his available bandwidth.
=============================================================

Message par **williams** » 30 août 2005, 16:49

Firmware pour DI-604 Rev Dx

Version 3.11 du 3 mai 2005

Firmware: v3.11
Hardware: Dx/Fx for DI-604 and Cx/Dx for DI-704P/707P
Date: May 03, 2005

Problems Resolved:
1. NAT throughput improved.
2. Add an “Active Sessions” page to display status of active NAT sessions.
=============================================================

Firmware: v3.10
Hardware: Dx for DI-604 and Cx for DI-704P/707P
Date: Mar. 22, 2005

Enhancements:
1. Support DL7300 CPU.
2. Router will display a confirmation page after administrator changes password in the Wizard.

Problems Resolved:
1. Fix the following problems:
(1) With remote management feature, the administrator can’t go back to original setting page when he presses continue button after changing configuration.
=============================================================

Mais je l'ai retiré car j'ai eu un ralentissement trop important de l'accès internet. Je reste en V3.09.
Je n'ai pas eu le temps de faire plus de test.
A noter un nouveau menu permettant de visualiser les sessions actives sur le NAT.
De plus le firmware est commun avec les DI-704P/707P.

Message par **williams** » 14 févr. 2006, 21:40

Firmware pour DI-604 Rev Dx

Version 3.14 du 15 décembre 2005

Firmware: v3.14
Hardware: DI-604 Dx & Fx and DI-704P/707P Cx
Date: December 15, 2005

Problems Resolved:
1. 1. The LAN Web UI connection break down when the virtual server and remote management use the same port.

Enhancements:
1.Support DCC .
2.Re-layout PCB to conformity with RoHS
=============================================================

edit 14/02/06 :
Je suis en train de tester ce firmware.
Màªme remarque que pour la version précédente. Impossible d'accèder à certains sites, lenteur, ...
Je reste en 3.09.
Dlink a semble-t-il sorti de nouvelles révisions matérielles du DI-604 et les firmwares suppérieurs au 3.09 sont communs.
Mais mon DI-604 Rev D1 ne semble pas apprécié ces nouveaux firmwares.

Message par **williams** » 22 oct. 2009, 12:05

Le DI-604 n'est plus commercialisé.

On peut trouver d'autres routeurs à bas prix dans le commerce comme le DI-100 de Dlink (http://www.rueducommerce.fr/Peripheriqu ... 3-Routeur/).
Sur ebay, on peut également encore trouver des DI-604 mais aussi des alimentations (point faible des Dlink entré de gamme).
